RLC-Messtechnik

Für eine größere Ansicht klicken Sie bitte auf das Bild.

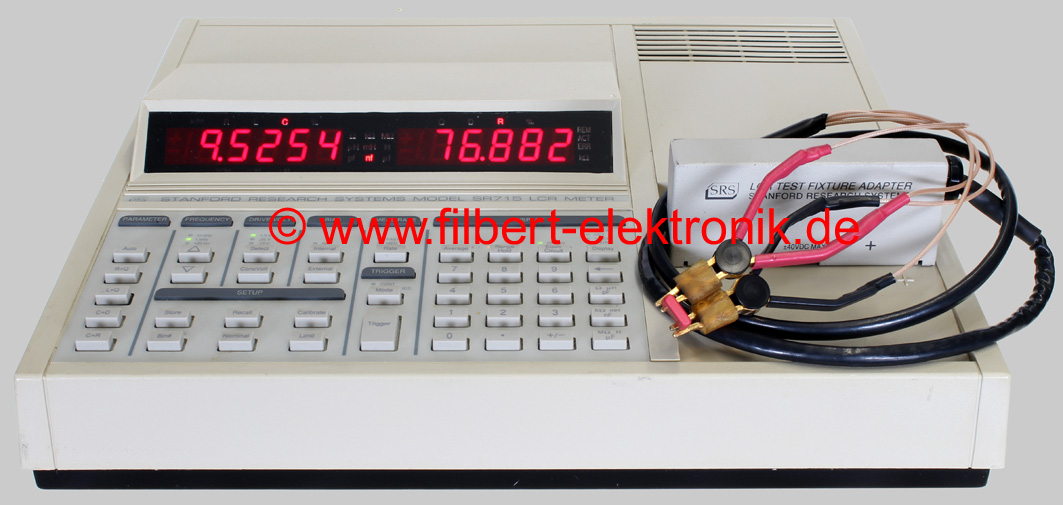

SRS SR715 inkl. Kelvin Messleitung

Die SR 715 von Stanford Research Systems ist eine LCR - Messbrücke zur Messung von passiven Komponenten mit einer Grundgenauigkeit von 0,2%.
Die Messwerte, die eingestellten Parameter, der Instrumentenstatus und Bedienermeldungen werden auf zwei 5-stelligen LED-Anzeigen dargestellt . Im Messbetrieb werden die wichtigsten Parameter (L, C oder R) auf dem linken Display angezeigt und die anderen Parameter (Q, D oder R) werden auf dem rechten Display angezeigt.

Haupteigenschaften:
•0,2% Grundgenauigkeit
•5-stellige Anzeige von L, C, R und Q oder D
•Testfrequenzen: 100 Hz, 120 Hz, 1 kHz und 10 kHz
•Bis zu 20 Messungen pro Sekunde
•Externe Kondensator-Vorspannung (Bias) bis zu 40 V
•RS-232 Schnittstelle

Messbereiche:
•R: 0,0001 Ohm....2000 MOhm
•L: 0,0001 µH....99999 H
•C: 0,0001....99999 µF
•Q: 0,00001....50
•D: 0,00001....10

Alle weiteren Daten entnehmen Sie bitte den nachstehenden PDF-Dateien.

Die zur Zeit lieferbaren SR715 befinden sich in gutem Zustand (die Gehäuse sind teilweise  teilweise etwas angegilbt) und werden inklusive der optionalen Kelvin Messleitungen SR726 geliefert, selbstverständlich auch auf Funktion getestet.

499,00 € inkl. MwSt.

Das englische User Manual inkl. Service / Schaltbilder (bei Gerätebestellung wird ein deutsches Handbuch mitgeliefert) zur SR 715 kostet

22,50 €  inkl. MwSt.

Technische Daten im "PDF" Format: SR715 TD

Für eine größere Ansicht klicken Sie bitte auf das Bild.

LCR-Meßbrücke 6421

Die digitale LCR-Messbrücke 6421 von  Telemeter misst Induktivität, Kapazität, Widerstand und die Spulengüte Q mit einer Grundgenauigkeit von +/- 0,1% des angezeigten Wertes +/- 1 digit. Die Anzeige erfolgt 4-stellig auf einer 11mm hohen LED-Anzeige mit automatischem Dezimalpunkt. Die Messungen können wahlweise mit einer Messfrequenz von 100 Hz, 1 KHz oder 100 kHz durchgeführt werden .Die Messbereichsumschaltung erfolgt automatisch. Es können sowohl der elektrische Wert einer Parallel- als auch einer Serienschaltung angezeigt werden. Messbereiche: Induktivität 0...9900 H mit max 0,001 µH Auflösung, Kapazität 0...9999 µF mit max.  0,001 pF Auflösung, Widerstand 0...100 MW mit max 0,0001 W Auflösung und Q 0...99. Die Stromversorgung erfolgt aus dem Netz mit 195...255 V. Maße: 440 x 250 x 42 mm, Gewicht ca. 7,0 kg. Die Messbrücke ist bis auf die Anzeige identisch mit der 9343M von Racal.

In den Grundfunktionen überprüft und in gutem Zustand, jedoch weisen die Geräte Verfärbungen und leichte Schriftverwischungen auf , kostet eine Telemeter 6421

329,00 € inkl. MwSt.

Für eine größere Ansicht klicken Sie bitte auf das Bild.

HP 4274A

Das Mehrfrequenz-LCR-Messgerät Hewlett Packard 4274 A ist ein mikroprozessorgesteuertes Impedanzmessgerät mit sehr hoher Messgeschwindigkeit und hoher Auflösung. Die Messfrequenzen liegen zwischen 100 Hz und 1 MHz, sie sind in 11 Stufen einstellbar (100 Hz, 120 Hz, 400 Hz, 1 kHz, 2 kHz, 4 kHz, 10 kHz, 20 kHz, 40 kHz und 100 kHz, ± 0,01 %). Der Messsignalpegel ist von 1 mVeff bis zu 5 Veff kontinuierlich einstellbar. Folgende Messbereiche stehen zur Verfügung:

L: 100,00 nH bis 1000,00 H
C: 1,0000 pF bis 1,00 F
R, |Z|, ESR und X: 100,00 mOhm bis 10,000 MOhm
D: 0,00001 bis 9,9999
Q (1/D): 0,01 bis 9900
G, B: 1,0000 µS bis 100,00 S
Phasenwinkel: 0 bis
± 180°

Die Bereichsumschaltung kann wahlweise Automatisch oder manuell erfolgen. Über den eingebauten Selbsttest findet eine automatische Überprüfung der Betriebsbereitschaft statt, der Gut- oder Fehler-Zustand wird angezeigt. Das LCR-Messgerät ist mit der 101 (HP-IB Schnittstelle) ausgerüstet. Alle weiteren Daten entnehmen Sie bitte den nachstehenden PDF-Dateien. Das Gerät befindet sich in sehr gutem Zustand, selbstverständlich auch auf Funktion getestet.

Die Abmessungen betragen: ca. 177 x 425 x 574 mm, das Gewicht ca. 10 kg.

Zur Zeit haben wir verschiedene Test-Fixtures in unserem Lager, diese geben wir nur bei Kauf eines 4274A ab, erfragen Sie bitte die verfügbaren Typen und die dazugehörigen Preise.

In den Grundfunktionen überprüft und in gutem Zustand kostet ein 4274A ohne Testfixture

1.999,00 € inkl. MwSt.

Technische Daten im "PDF" Format: HP 4274A

Für eine größere Ansicht klicken Sie bitte auf das Bild.

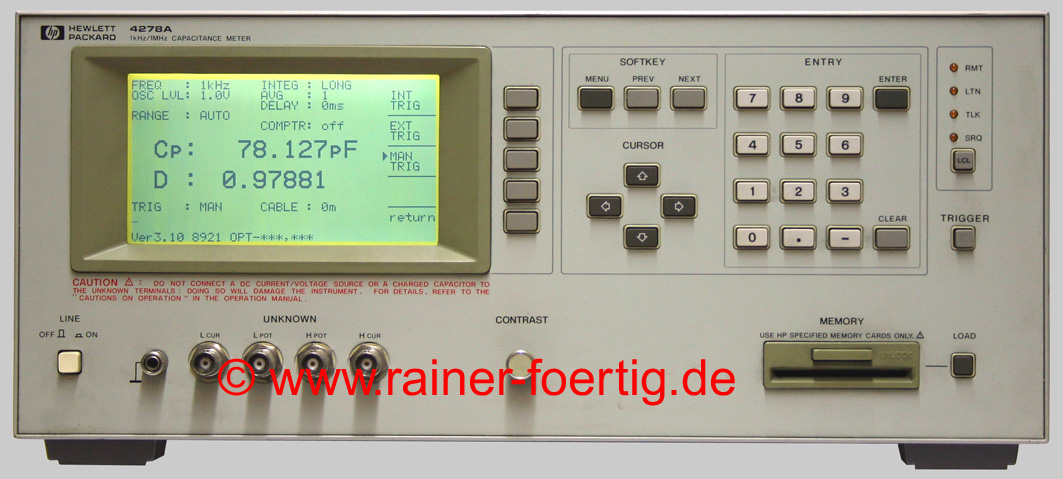

HP 4278A

Das 4278A von Hewlett Packard ist hochgenaues Kapazitätsmessgerät mit einer Messfrequenz von 1 kHz  oder 1 MHz. Es verfügt über ein großes LCD-Display. Die Komparatorfunktion bietet  die Möglichkeit, Prüflinge nach 10 Kriterien zu sortieren.

Eines seiner Hauptmerkmale ist die Wahl hoher Messgeschwindigkeiten: 6,5 ms (153 Messungen/s), 10 ms (100 Messungen/s) oder 21 ms (47 Messungen/s) mit einer kurzen Einschwingzeit.

Der Verlustfaktor (D), der zur Bestimmung der Qualität des Kondensators gemessen wird, kann mit einer Genauigkeit von 0,0002 (1 MHz) bzw. 0,0005 (1 kHz) bei einer Auflösung von 0,00001 ohne Verminderung der Messgeschwindigkeit gemessen werden

Der HP 4278 A besitzt eine hohe Kapazitäts-Messgenauigkeit von 0,05% (bei 1 MHz) und 0,07% (bei 1 kHz) bei 6 vollen Stellen Auflösung in allen Messbereichen, 1 pF bis 2048 pF (1 MHz), und 100 pF bis 100 µF (1 kHz).

Es können folgende Eigenschaften gemessen werden: C-D, Q, ESR und G. Der Oszillator-Ausgangspegel lässt sich in Schritten von 0,1 bis 1 V einstellen. Auf der mitgelieferten Speicherkarte können Einstellungen für Wiederholungsmessungen gespeichert werden. Das Gerät verfügt über die Option 201 (Handler-Interface).

Die Abmessungen betragen: ca. 177 x 426 x498 mm, das Gewicht ca. 10 kg.

Zur Zeit haben wir verschiedene Test-Fixtures in unserem Lager, diese geben wir nur bei Kauf eines 4278A ab, erfragen Sie bitte die verfügbaren Typen und die dazugehörigen Preise.

In den Grundfunktionen überprüft und in gutem Zustand kostet ein 4278A ohne Testfixture

1.299,00 € inkl. MwSt.

Technische Daten im "PDF" Format: 4278A TD

Für eine größere Ansicht klicken Sie bitte auf das Bild.

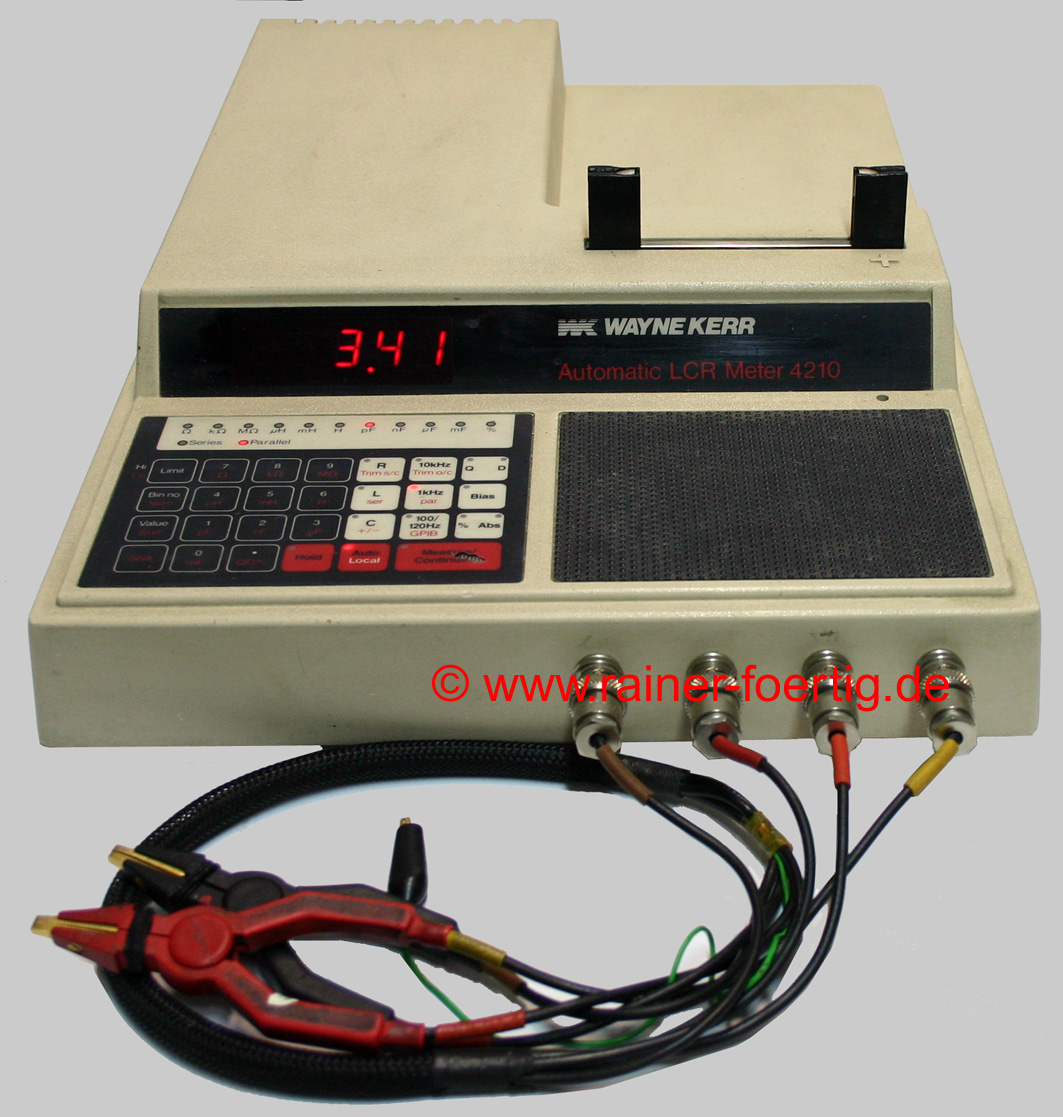

Wayne Kerr 4210

Das 4210 von Wayne Kerr ist ein LCR-Messgerät mit einer Grundgenauigkeit von 0,1%. Folgende Messfrequenzen stehen zur Verfügung: 100/120Hz, 1 kHz und 10 kHz. Es verfügt über eine Große LED-Anzeige.
Es können folgende Eigenschaften gemessen werden: L, C, R, D und Q. Der Prüfling kann wahlweise am eingebauten Testfixture oder an der Messleitung angeschlossen werden.

Hier einige Daten:
Widerstandsmessung: 0...990 MOhm, max. Auflösung 0,1 mOhm
Kapazitätsmessung: 0...990 mF, max. Auflösung 0,001 pF
Induktivitätsmessung: 0...9900 H, max. Auflösung 1 nH

Die Abmessungen betragen: ca. 270 x 400 x 150 mm, Gewicht ca. 3,8 kg. Gebraucht, die Folientastatur hat leider ein Loch, die Funktion ist aber dadurch nicht beeinträchtigt, und in den Grundfunktionen überprüft kostet das 4210

439,00 € inkl. MwSt.

Technische Daten im "PDF" Format: 4210 TD
